Kontrola tlaku a prietoku

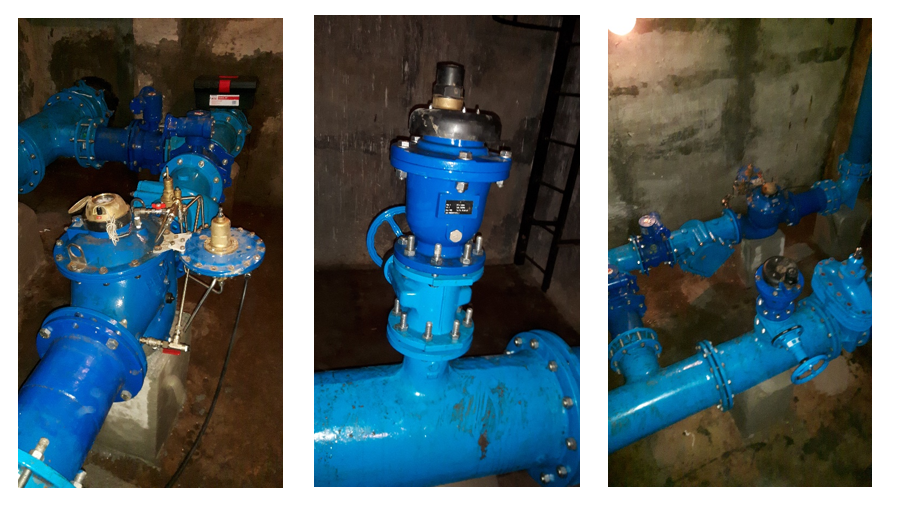

Typ inštalácie	Vodárne - Inštalácia hydraulického regulačného ventila Bermad
Umiestnenie	Armatúrna šachta vo vodojeme
Účel inštalácie	Zabezpečiť reguláciu plnenia vodojemu s dôrazom na elimináciu kavitácie
Typy	757-80 DN80 PN16
Výsledok	V jednom ventile integrované 3 funkcie Redukcia tlaku Konštantný prietok Regulácia hladiny elektrickým a mechanickým plavákom
Dátum inštalácie


Typ inštalácie	Vodárne - Inštalácia Hydrometra a vzduchového ventila na nízky tlak
Umiestnenie	Vodojem – armatúrna komora
Účel inštalácie	Regulácia hladiny vo vodojeme, odvzdušnenie zásobného potrubia
Typy	Bermad hydrometer 9537-80 DN200, kombinovaný vzduchový ventil D-060 LP DN100
Výsledok	Ventil reguluje hladinu vo vodojeme Na prívodnom potrubí je udržiavaný konštantný tlak, aby nedochádzalo k rýchlemu vyprázdneniu a zavzdušneniu potrubia Súčasťou regulačného ventila je integrovaný vodomer s REED výstupom
Dátum inštalácie

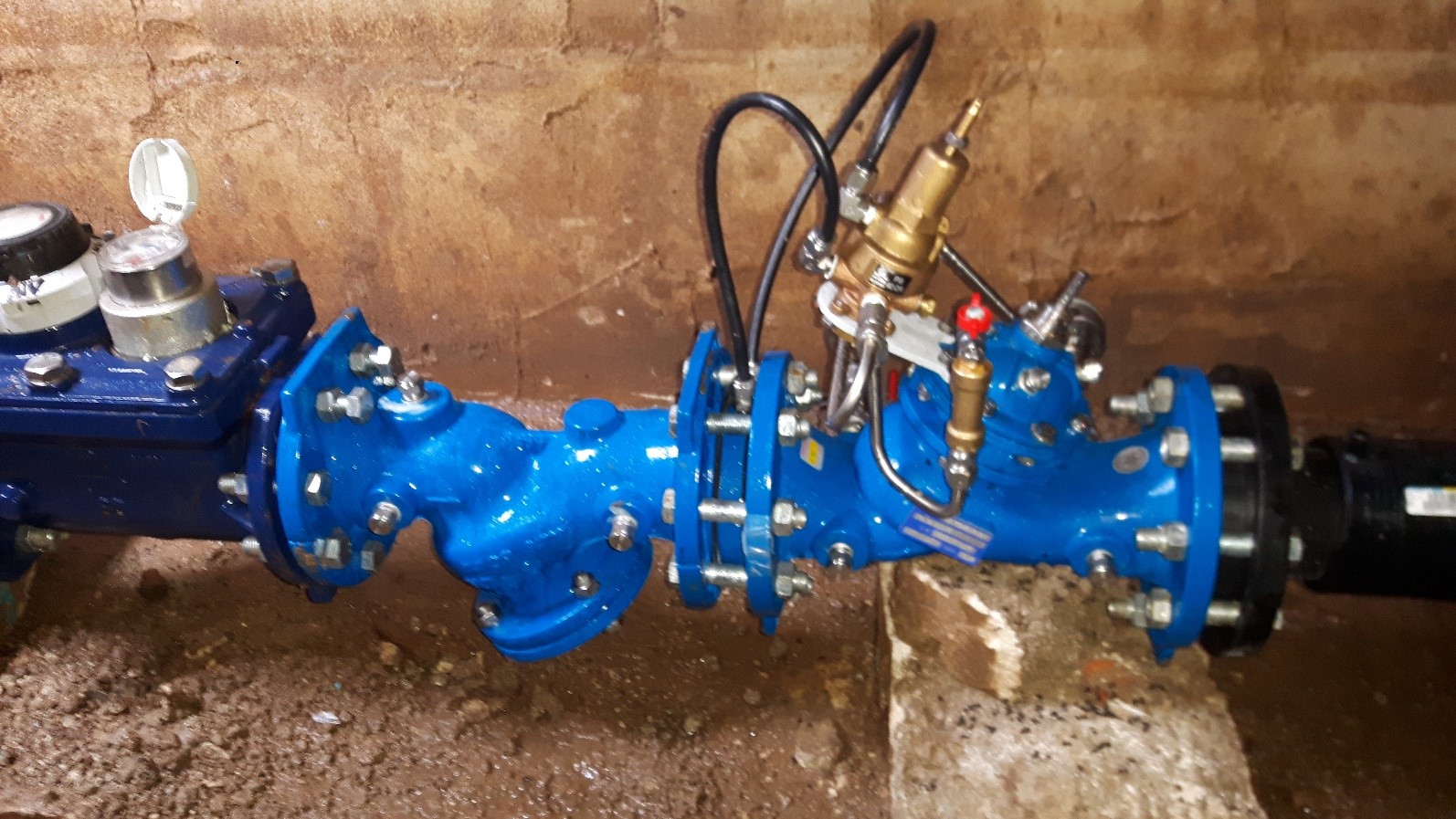

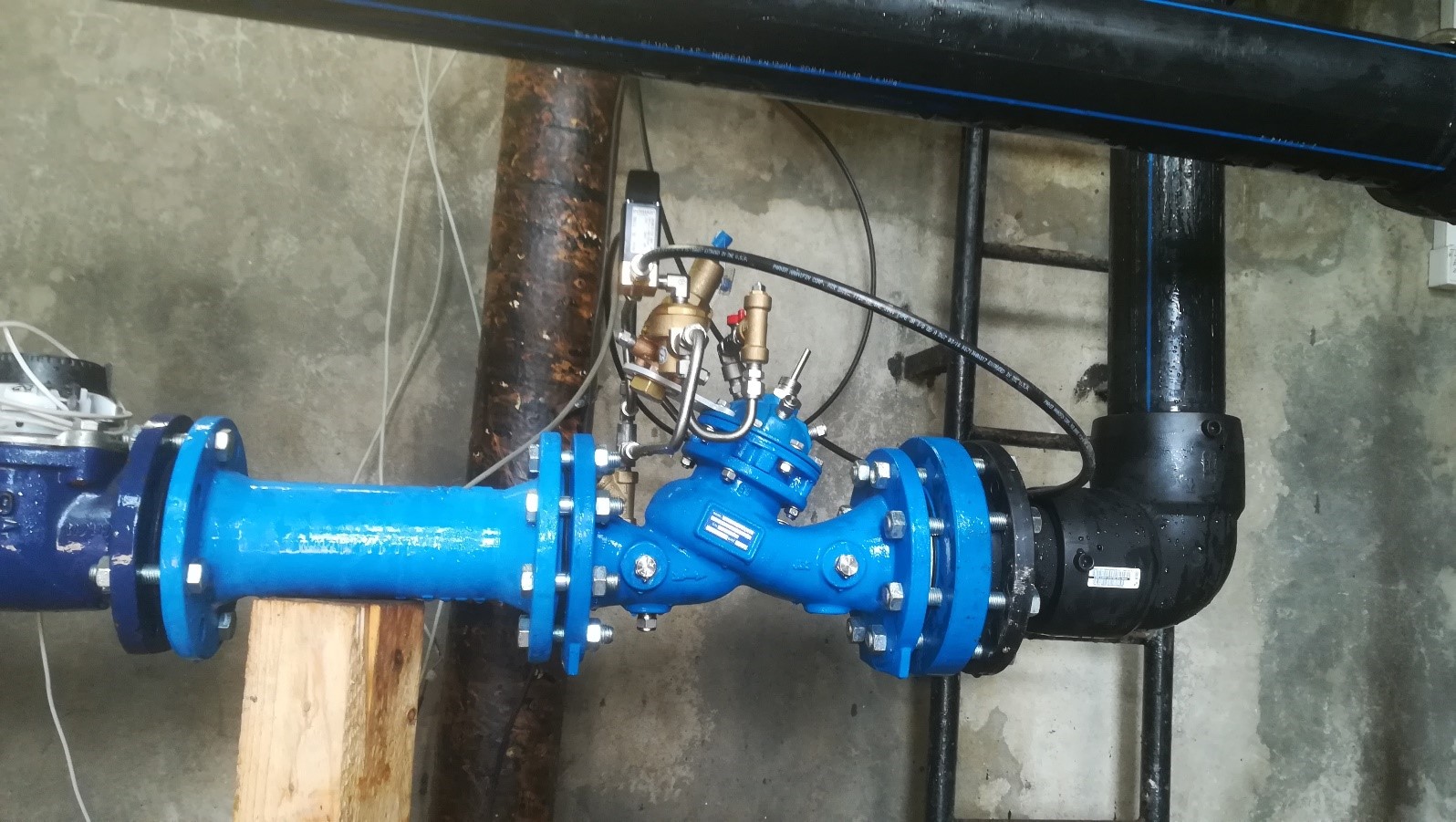

Typ inštalácie	Vodárne – Inštalácia ventila na reguláciu prietoku na prívodnom potrubí do vodojemu
Umiestnenie	Armatúrna šachta v poli
Účel inštalácie	Regulácia prietoku pri plnení vodojemu
Typy	770-U DN80
Výsledok	Konštantný prietok pri redukovanom tlaku Kontrolovaný odber vody z hlavného prívodného portubia
Dátum inštalácie

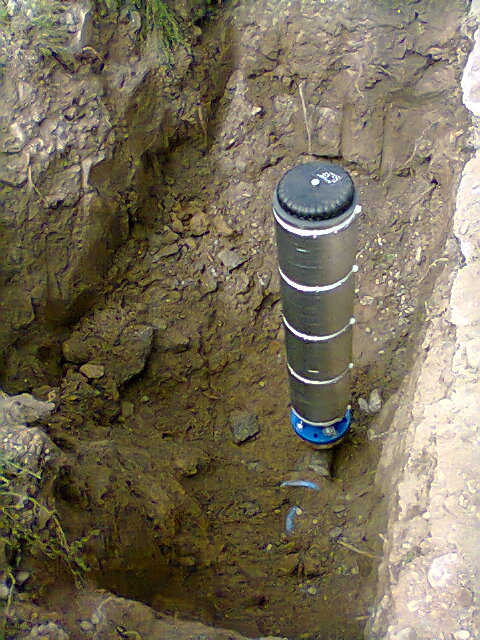

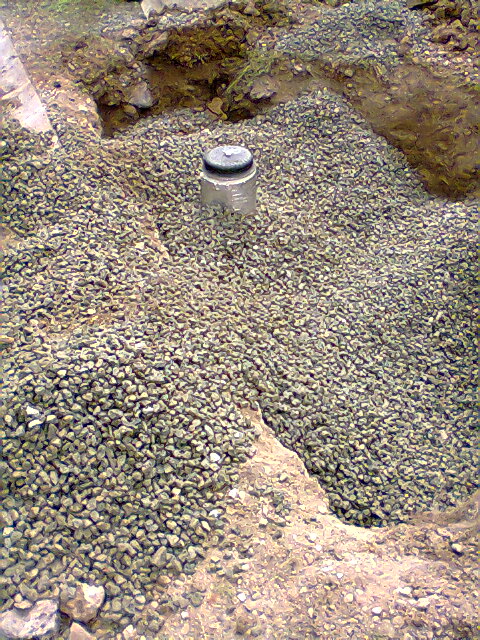

Typ inštalácie	Vodárne - Inštalácia vzduchového ventila (VV) určeného pre podzemnú inštaláciu
Umiestnenie	Vodovodná sieť
Účel inštalácie	Odvzdušnenie potrubia na miestach s problémom prítomnosti vzduchu v potrubí
Typy	Kombinovaný vzduchový ventil D-090 LP DN50 (2"), výška 1055mm
Výsledok	Inštalácia VV bez budovania vzdušníkových šácht Komplexné riešenie pre odvzdušnenie a zavzdušnenie potrubia Ochrana potrubia Zníženie nákladov na inštaláciu
Dátum inštalácie

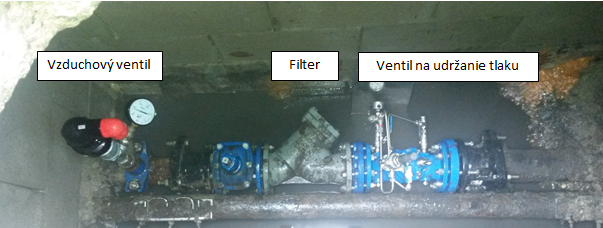

Typ inštalácie	Vodárne - Inštalácia hydraulického regulačného ventila Bermad
Umiestnenie	Vodovodná šachta
Účel inštalácie	Udržanie tlaku pred ventilom
Typy	Bermad 730 DN80, vzduchový ventil D-040 DN50 PN16
Výsledok	Udržanie tlaku pred ventilom Zabezpečenie dostatočného tlaku na odbočke z hlavného vodovodného potrubia Uprednostnenie spotrebiteľov pred prioritou plnenia vodojemu
Dátum inštalácie

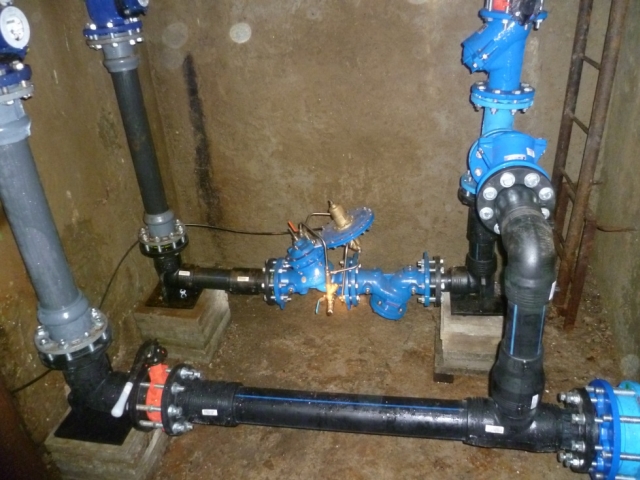

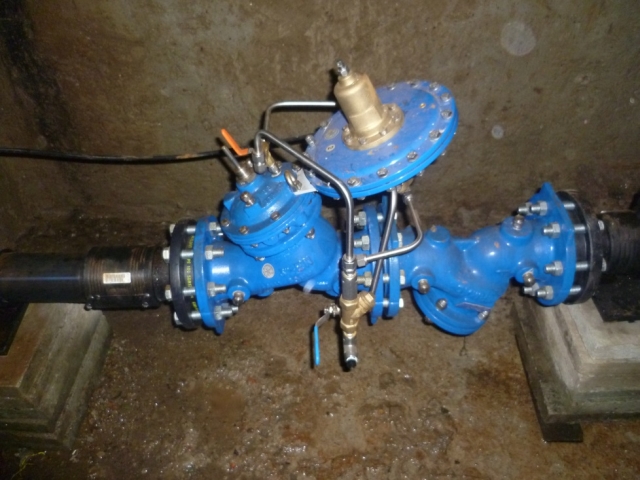

Typ inštalácie	Vodárne - Inštalácia hydraulického regulačného ventila Bermad
Umiestnenie	Armatúrna komora vodojemu
Účel inštalácie	Regulácia hladiny vo vodojeme
Typ	Bermad 750 - 80 M6 DN80
Výsledok	Regulácia hladiny vo vodojeme bez napájania elektrickou energiou Náhrada mechanického plaváku Bez zásahu do komôr vodojemu
Dátum inštalácie

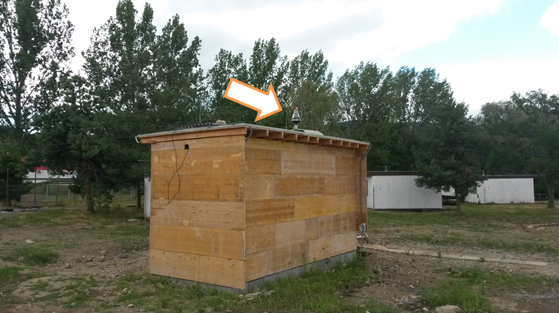

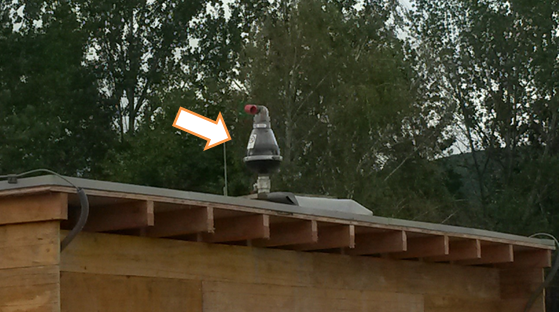

Typ inštalácie	Aquapark - Inštalácia vzduchového ventila na odpadovú vodu (VV)
Umiestnenie	Vrt termálnej vody
Účel inštalácie	Odvzdušnenie (odplynenie) termálnej vody pred meraním prietoku
Typy	1 x Kombinovaný VV D-025 DN50 (2")
Výsledok	Odvzdušnenie vody z termálneho prameňa Kontinuálne meranie prietoku Efektívnejšia výmena tepla
Dátum inštalácie

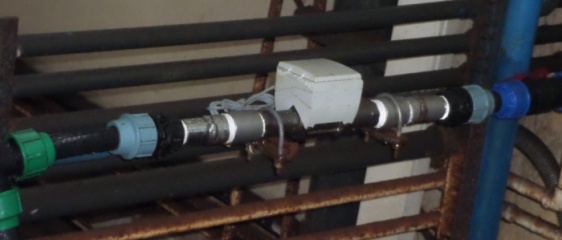

Typ inštalácie	Priemysel - Inštalácia ultrazvukových vodomerov Hydrus
Umiestnenie	Studne
Účel inštalácie	Meranie prietoku vody zo studní
Typy	HYDRUS DN25 PN16
Výsledok	Batériovo napájaný ultrazvukový vodomer - výdrž batérie 15 rokov Pripojenie na systém diaľkového odpočtu pomocou impulzného výstupu Presné meranie pretečeného množstva vody Možné použiť pre systém AMR
Dátum inštalácie


Typ inštalácie	Priemysel - inštalácia vzduchového ventila (VV)
Umiestnenie	Výtlak čerpadiel technologickej vody do pieskových filtrov
Účel inštalácie	Odvzdušnenie potrubia na výtlaku čerpadile - úspora energie
Typ VV	1 x Kombinovaný VV D-060 M1 DN150 (6")
Výsledok	Odvzdušnenie potrubia Ochrana čerpadla Zvýšenie prietoku Zníženie tlaku Úspora elektrickej energie
Dátum inštalácie
Pred inštaláciou
Po inštalácii

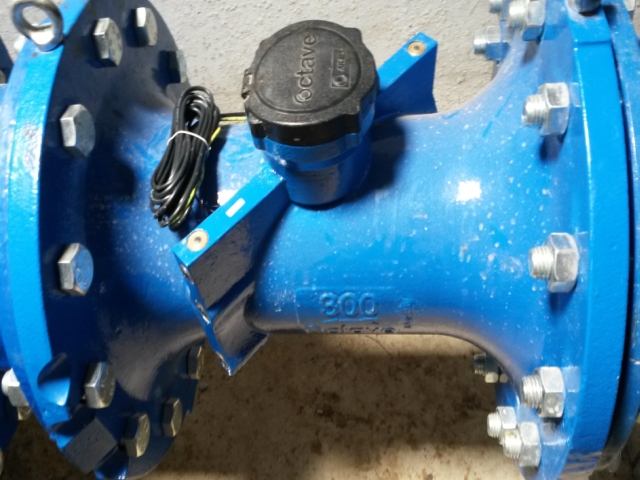

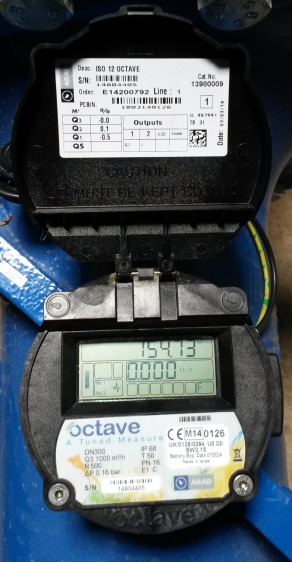

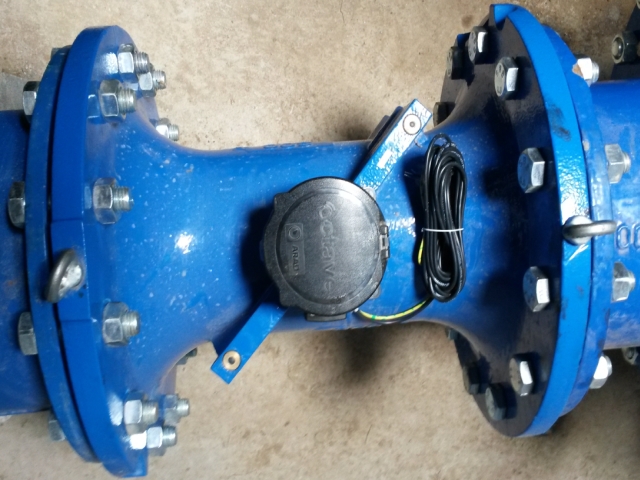

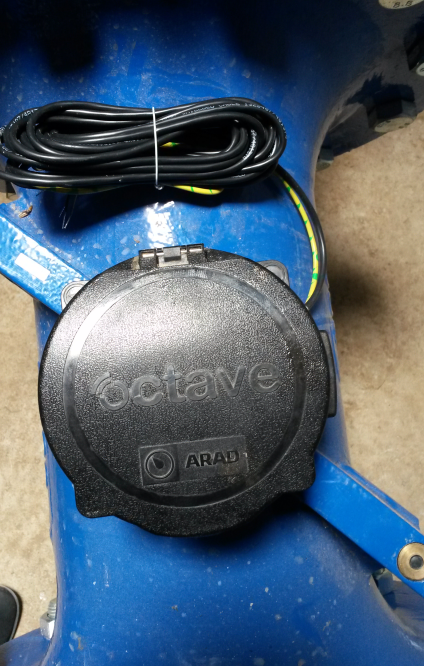

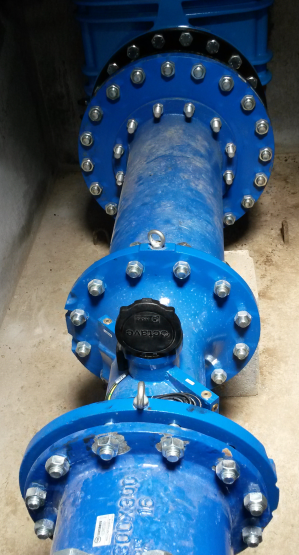

Typ inštalácie	Inštalácia ultrazvukového vodomera Octave
Umiestnenie	Armatúrna šachta
Účel inštalácie	Meranie prietoku vody na výtlaku do vodojemu
Typ	Octave DN300 PN16, Q3 = 1000 m3/h
Výsledok	Meranie prietokomerom s krytím IP68 Možnosť pripojenia na systém diaľ. odpočtu pomocou impulzného výstupu Presné meranie pretečeného množstva vody Zobrazenie pretečeného množstva v m3 Zobrazenie aktuálnej hodnoty prietoku v l/s Odolnosť voči tlakovým rázom
Dátum inštalácie


Typ inštalácie	Redukčný ventil s kompenzáciou prietoku 7PM
Umiestnenie	Zásobné potrubie - na výstupe z vodojemu pred spotrebiskom
Tlak pred ventilom P1	4,8 bar
Tlak za ventilom P2 pred inštaláciou	P2 = 4,3 bar
Prietok Q pred inštaláciou	Q = 2 – 15 l/s
Tlak za ventilom P2 po inštalácii	P2max = 3,8 bar; P2min = 3,0 bar
Prietok Q po inštalácii	Q = 1 – 15 l/s
Výsledok	Dvojúrovňové zníženie výstupného tlaku (regulácia tlaku) Zníženie únikov vody v čase nízkej spotreby
	Pred inštaláciou	Po inštalácii

Typ inštalácie	Redukčný ventil s kompenzáciou prietoku 7PM
Umiestnenie	Zásobné potrubie - na výstupe z vodojemu pred spotrebiskom
Tlak pred ventilom P1	6,8 bar
Tlak za ventilom P2 pred inštaláciou	P2 = 3,8 bar
Prietok Q pred inštaláciou	Q = 1,8 – 14 l/s
Tlak za ventilom P2 po inštalácii	P2max = 3,8 bar; P2min = 2,8 bar
Prietok Q po inštalácii	...prebieha meranie po inštalácii
Výsledok	Dvojúrovňové zníženie výstupného tlaku (regulácia tlaku) Zníženie únikov vody v čase nízkej spotreby
	Pred inštaláciou	Po inštalácii

Typ inštalácie	Inštalácia vzduchových ventilov (VV)
Umiestnenie	Zdroj vody (studne) – spojovacia komora
Účel inštalácie	Výmena existujúcich zastaraných vzdušníkov a inštalácia nových
Dimenzie VV	DN25 (1“) – DN80 (3“)
Typy VV	Kombinovaný VV D-040 (aj s ochranou proti mrazu), D-060
Výsledok	Komplexné riešenie pre odvzdušnenie a zavzdušnenie potrubia Ochrana potrubia Ochrana čerpadiel
	Pred inštaláciou	Po inštalácii

Typ inštalácie	Inštalácia hydraulických ventilov (HV) a vzduchových ventilov (VV)
Umiestnenie	Rozvody vody pre úpravňu vody a vnútorné rozvody vody
Účel inštalácie	Eliminácia tlakových rázov, stabilizácia tlakových pomerov
Typy HV	Bermad 720 - redukčný ventil DN100 (4") Bermad 73Q - rýchly vypúšťací ventil DN50 (2")
Typy VV	Kombinované VV D-040 DN50 (2") a D-040 DN25 (1")
Výsledok	Vyvážené tlakové pomery v prevádzke Bez porúch na platových potrubiach (PN10) Zníženie únikov vody Zníženie spotreby vody pre automatickú linku
720 - Redukcia tlaku DN100	73Q Rýchly vypúšťací ventil+VV	720 Redukcia tlaku DN50+VV

Typ inštalácie	Inštalácia vzduchových ventilov v priemysle
Umiestnenie	Rozvody cirkulačnej chladiacej vody DN500, Q=800-1000 m³/h
Účel inštalácie	Odvzdušnenie potrubia na ktorom neboli inštalované VV
Typy VV	Kombinovaný VV D-023 DN80 (3")- One Way Out ("len odfuk") a D-040 DN50 (2")
Výsledok	Odvzdušnenie potrubia na najvyššom mieste Efektívnejší proces chladenia Zvýšenie prietoku Stabilita tlakových pomerov
	Pred inštaláciou	Po inštalácii

Typ inštalácie	Inštalácia vzduchových ventilov (VV) určených pre podzemnú inštaláciu
Umiestnenie	Zásobné potrubie - Výtlak z vodojemu
Účel inštalácie	Odvzdušnenie potrubia na miestach s problémom prítomnosti vzduchu v potrubí
Dimenzie VV	DN50 (2"), výška vzdušníka 1550 mm a 1300 mm
Typy VV	2 x Kombinovaný VV D-090 - podzemná inštalácia
Výsledok	Inštalácia VV bez budovania vzdušníkových šácht Komplexné riešenie pre odvzdušnenie a zavzdušnenie potrubia Ochrana potrubia Zníženie nákladov na inštaláciu
Inštalácia D - 090

Typ inštalácie	Inštalácia vzduchových ventilov v priemysle
Umiestnenie	Odber vzorky odpadovej vody na vstupe a výstupe do analyzátora
Účel inštalácie	Odvzdušnenie potrubia na výtlaku šnekových čerpadiel
Typy VV	2 x Automatický VV S-021 DN25 (1")
Výsledok	Odvzdušnenie potrubia Kontinuálna vzorka odpadovej vody do analyzátora Ochrana čerpadla
	Pred inštaláciou	Po inštalácii

Typ inštalácie	Inštalácia vzduchových ventilov (VV) vo vodárenskom priemysle
Umiestnenie	Prívodné potrubie DN300
Účel inštalácie	Odvzdušnenie potrubia, ochrana potrubia
Typy VV	Kombinované VV D-040 LP DN50 (2")
Výsledok	Zníženie strát únikov vody Zvýšenie prietoku Ochrana proti korózii
	Pred inštaláciou	Po inštalácii
	Kombinovaný VV D-040 s ochranou proti mrazu


Typ inštalácie	Inštalácia hydraulických regulačných ventilov Bermad
Umiestnenie	Vodovodná šachta
Účel inštalácie	Redukcia vysokého tlaku vody
Typy VV	Bermad 720 DN50 , Bermad 720-20 DN50 - s funkciou spätnej klapky
Výsledok	Redukovaný vstupný tlak zo 7 bar na 4 bar Zníženie strát a únikov vody a porúch na potrubí Bezpečné vodovodné potrubie
Inštalácia	Bermad 720	Bermad 720-20

Typ inštalácie	Inštalácia ultrazvukového vodomera Octave
Umiestnenie	Vodovodná šachta
Účel inštalácie	Meranie prietoku vody v zapotenej šachte s diaľkovým prenosom
Typ	Octave DN80 PN16
Výsledok	Meranie prietokomerom s krytím IP68-zatopená šachta Pripojenie na systém diaľkového odpočtu pomocou impulzného výstupu Presné meranie pretečeného množstva vody
Inštalácia

Typ inštalácie	Inštalácia predplatného vodomera
Umiestnenie	Vodovodná prípojka pre dočasných užívateľov
Účel inštalácie	Riešenie vodovodnej prípojky pre neplatičov
Typ	Predplatný vodomer Baylan AK-111 DN20
Výsledok	Meranie vodomerom s krytím IP68 Efektívne a kontrolované využívanie vodovojnej prípojky Eliminácia nadmernej spotreby vody
